旁挂部署

拓扑图

连通性配置

WAN0口配置

• 接口IP配置：WAN口的互联网段由优海工程师提供，需要注意的是Master的IP为 X.X.X.6 ，Backup的IP为 X.X.X.7
• 线路探测地址：检测出口情况（连通性、延迟、丢包率）；设备所属地为国外则 223.5.5.5 ，设备所属地为国内为 8.8.8.8

静态路由

• 作为业务的回程路由，一般有四个业务网段，由优海工程师提供
• 配置静态路由时，可汇总这四个网段（如10.42.16.0/21），下一跳为 X.X.X.2

HA

配置内容

• 采用主备方式、WAN口心跳；
• 开启主备抢占功能，虚拟IP为 WAN0 X.X.X.8

出口配置

NAT配置

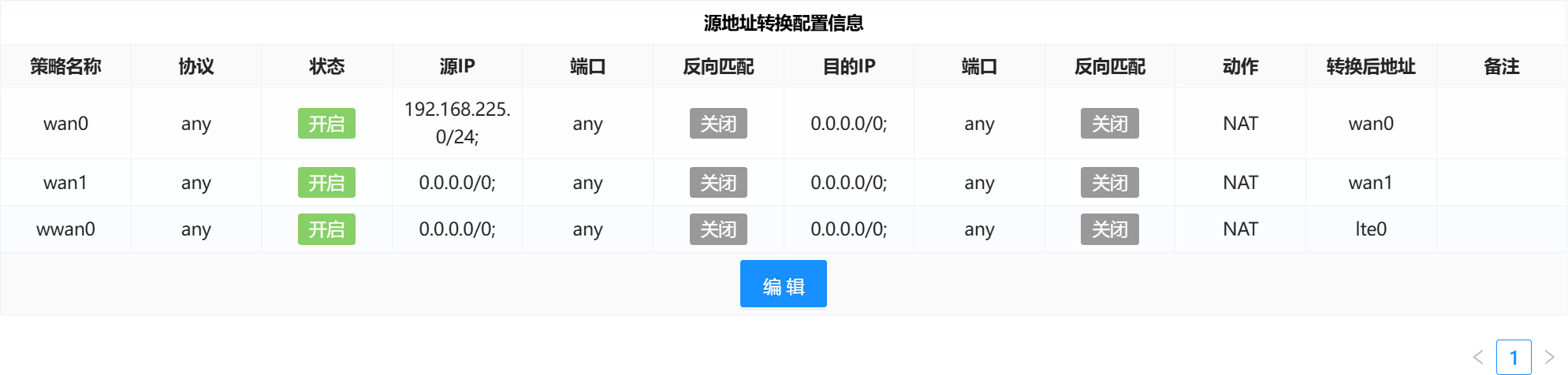

• WAN0 口的SNAT规则修改为 SIP：192.168.225.0/24

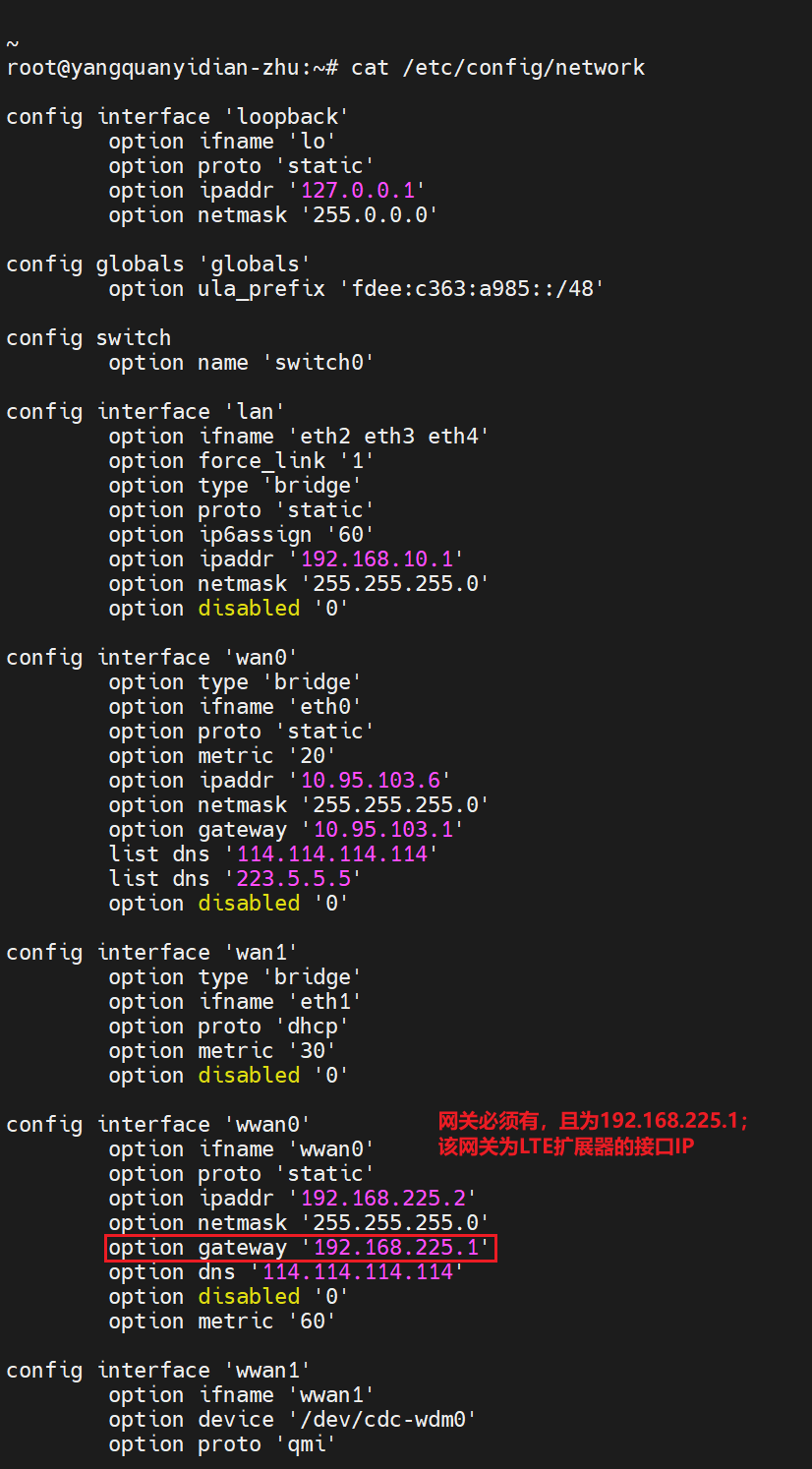

• 该SNAT规则是用于 LTE 当 WIFI 使用，当 STA 的业务流量会经过 LTE -> 有线网络，经过 WAN0 时匹配SNAT规则进行地址转换



网桥均衡

• 配置修改为 WAN0 100% WAN1 0% lte 0%

链路检测、服务安全

链路检测

• 用于网桥均衡的线路切换，根据设备所属地选择当地DNS
• 国内/国外设备请求国内/国外的IP、域名

服务安全

• 开启SSH，允许LAN、WAN侧SSH登录，添加白名单（私网网段）

安全策略配置

应用模板

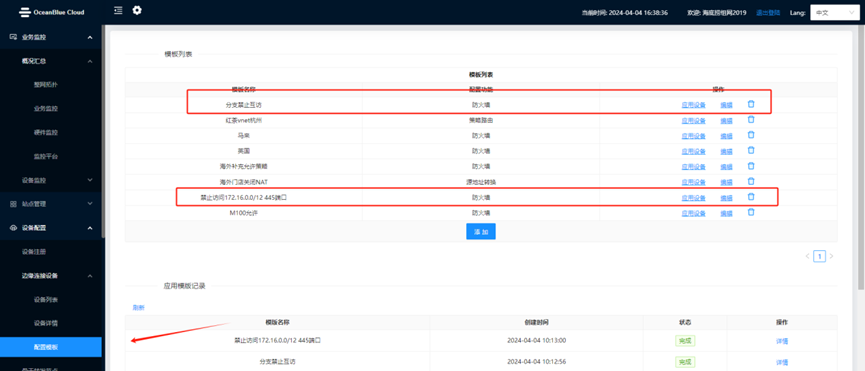

• 应用 分支禁止互访 以及 禁止访问172.16.0.0/12：445端口 两个模板， 分支禁止互访 使用覆盖方式， 禁止访问172.16.0.0/12：445端口 使用追加方式

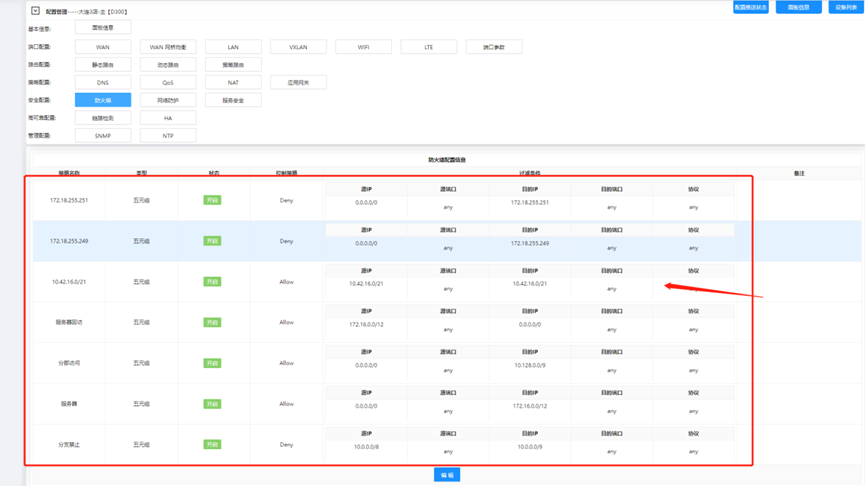

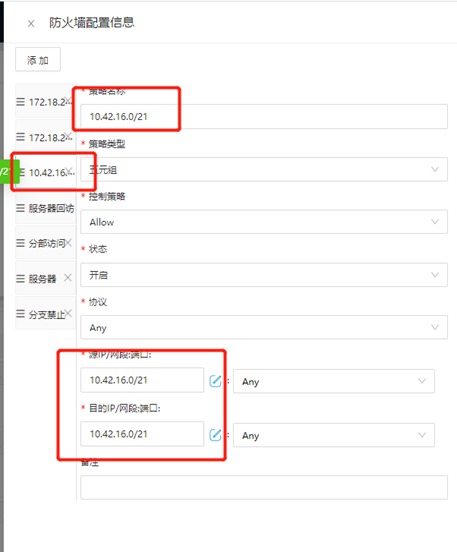

• 应用后，同时添加一个安全策略 SIP/DIP:本地业务网段 协议：any allow （本地业务允许互访），并放置在第三位





组网配置

绑定license、入PoP

• license的带宽选择50M
• 使用模板绑定入PoP，还需手动添加备用PoP，可选BJ/SH，顺序为 有线主用 > 有线备用 > 4G

组网配置

• 在overlay组网中手动添加主设备（备设备无需手动，会自动添加），以建立邻居
• 在设备上通告业务网段（汇总路由/明细路由）；通告后需要查看 ali-bj-CaterZone 是否通告了相同路由，有则删除路由

LTE 配置

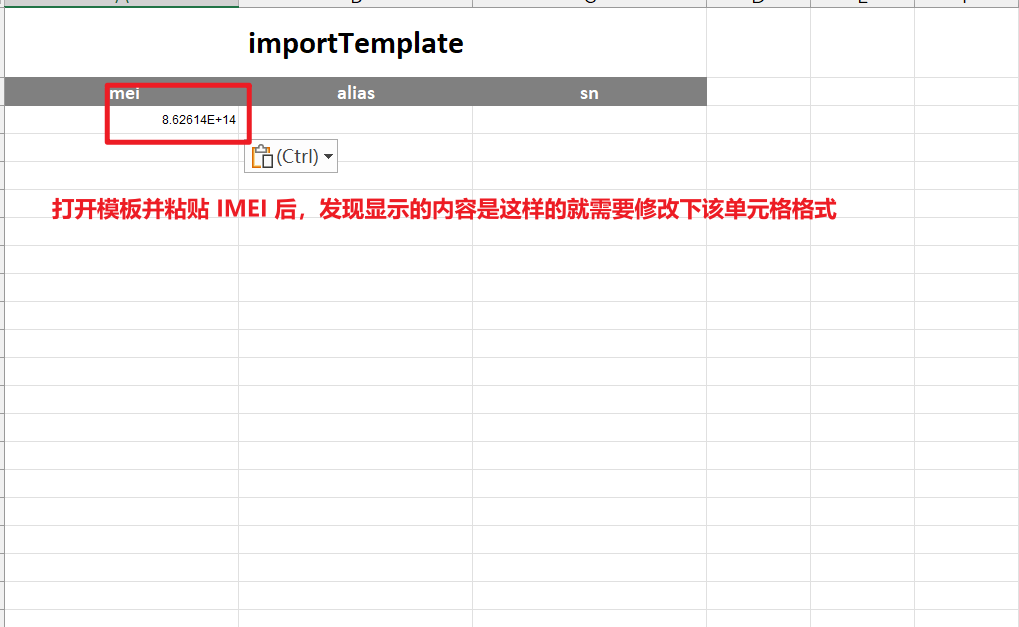

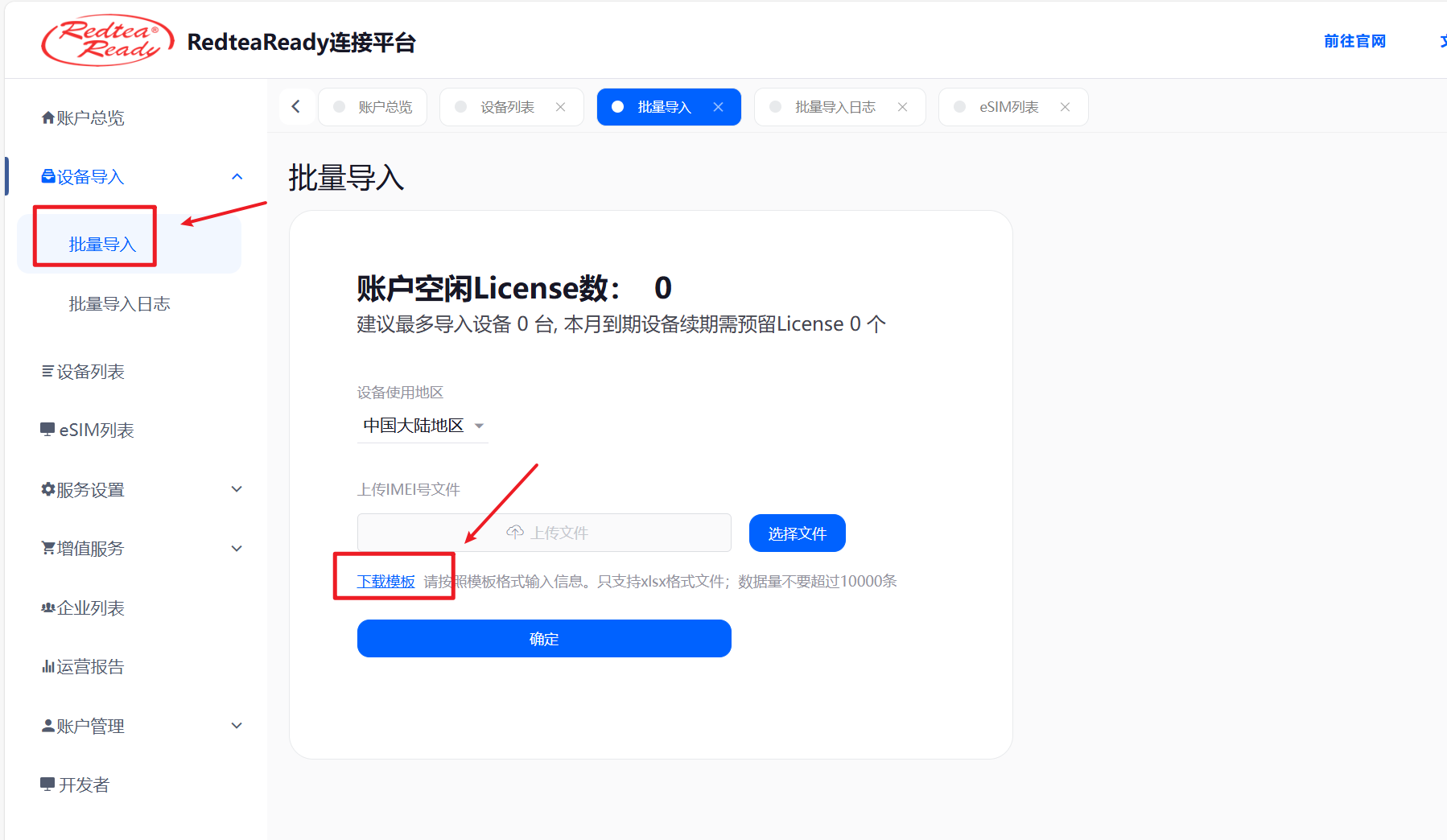

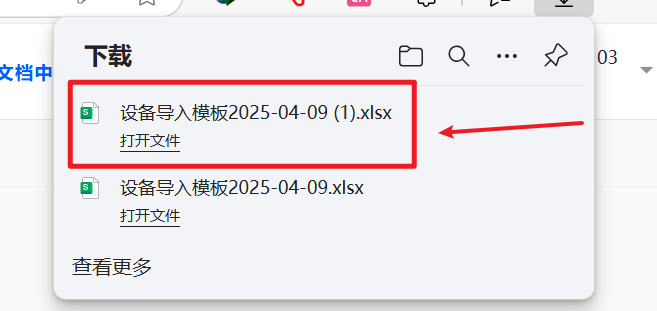

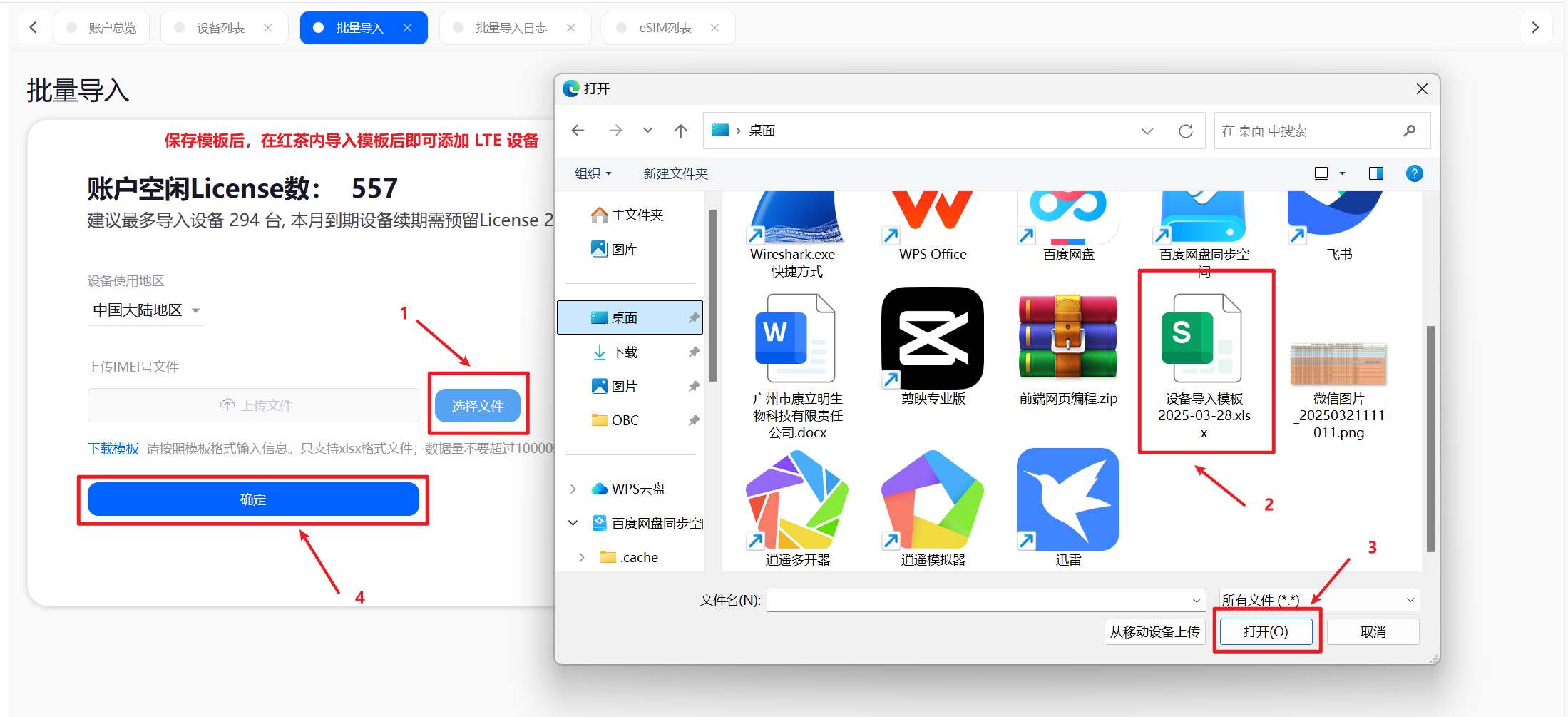

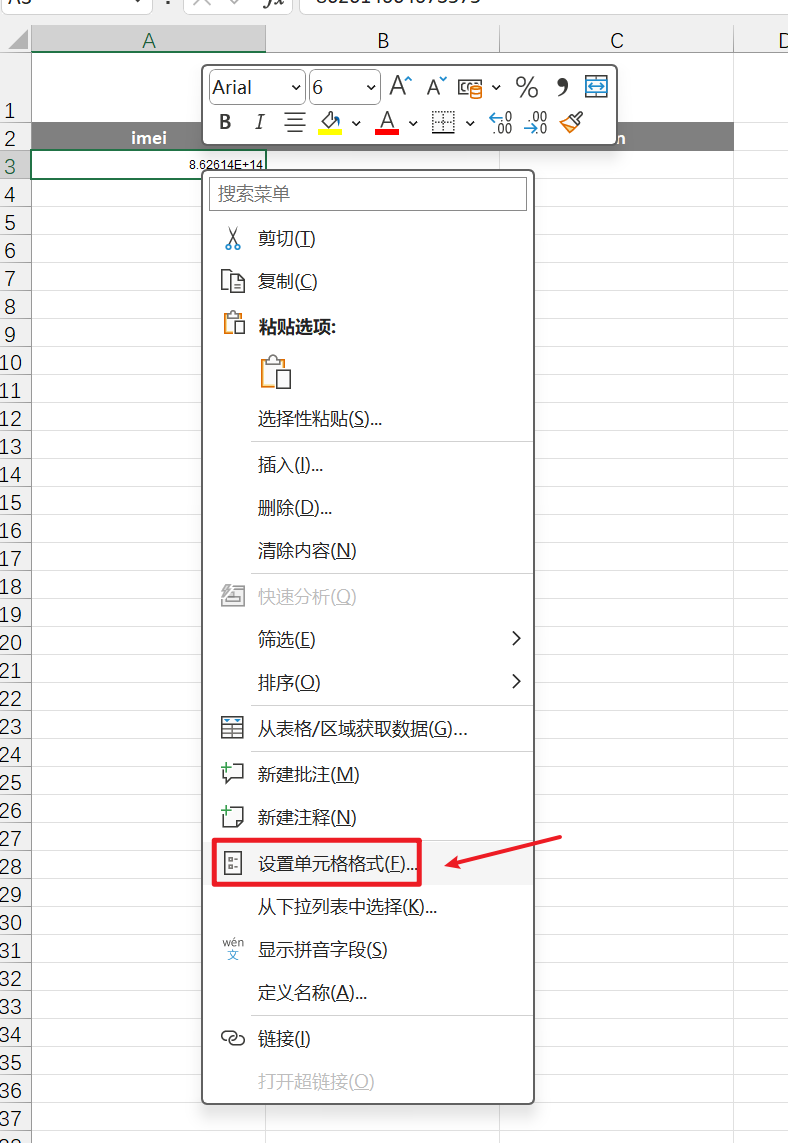

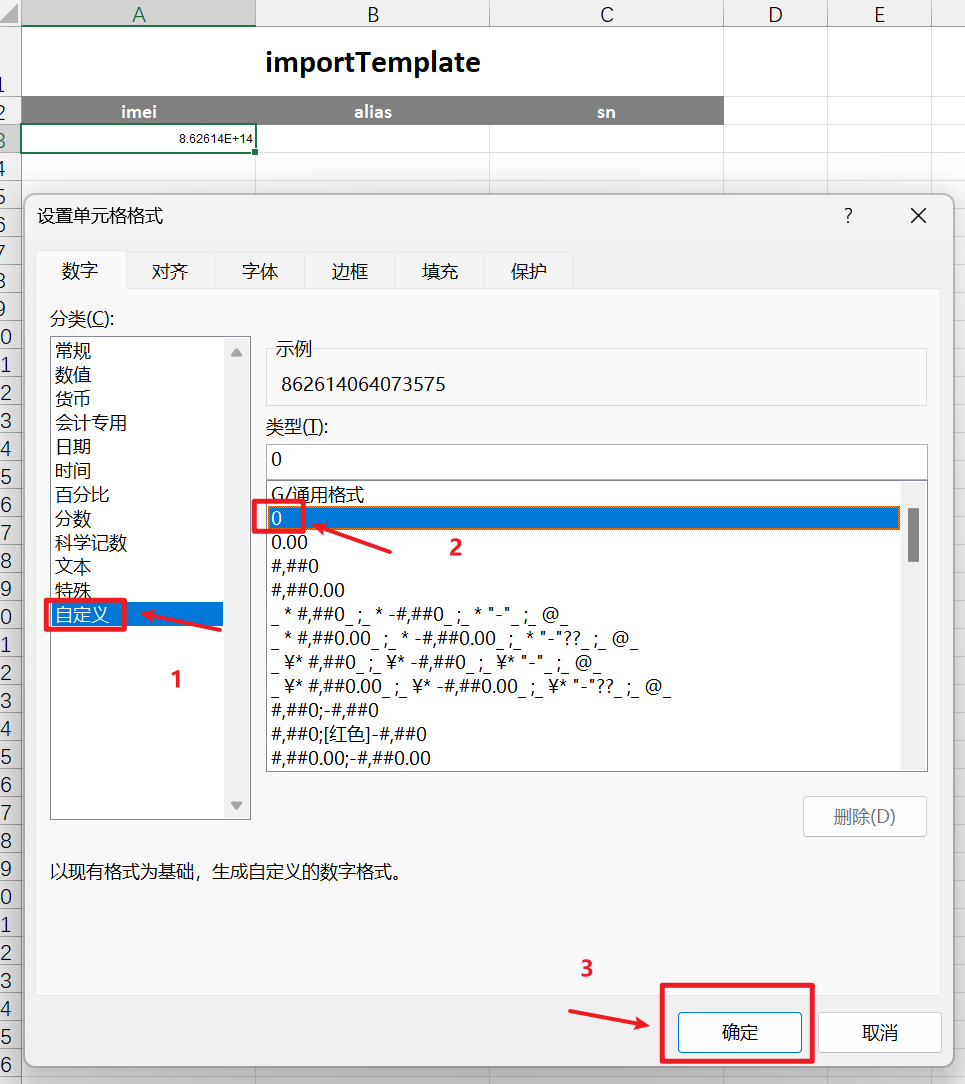

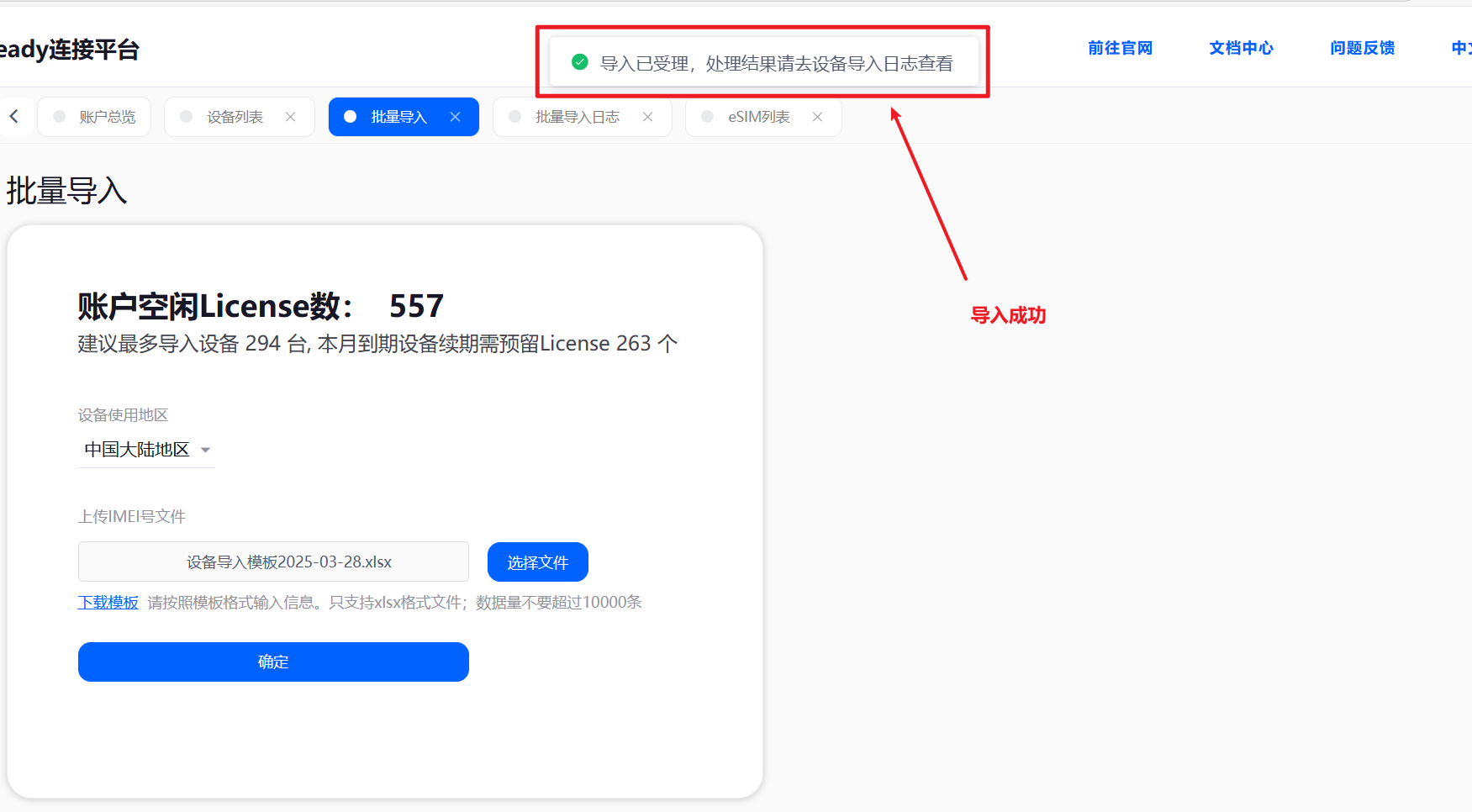

• 新 LTE 需要导入设备







• 关闭 WIFI 功能
• 使用 IMEI 号，在红茶平台上查看 LTE 状态是否正常（正常状态为 eSIM在用 、在线）
• 若状态为 种子卡在用 ，则需要更换资源，在红茶群里反馈种子卡在用，需要更换资源；更换后还是不行试下重启设备
• 若访问延迟大，则更换信号好的ISP资源（联通、电信、移动）

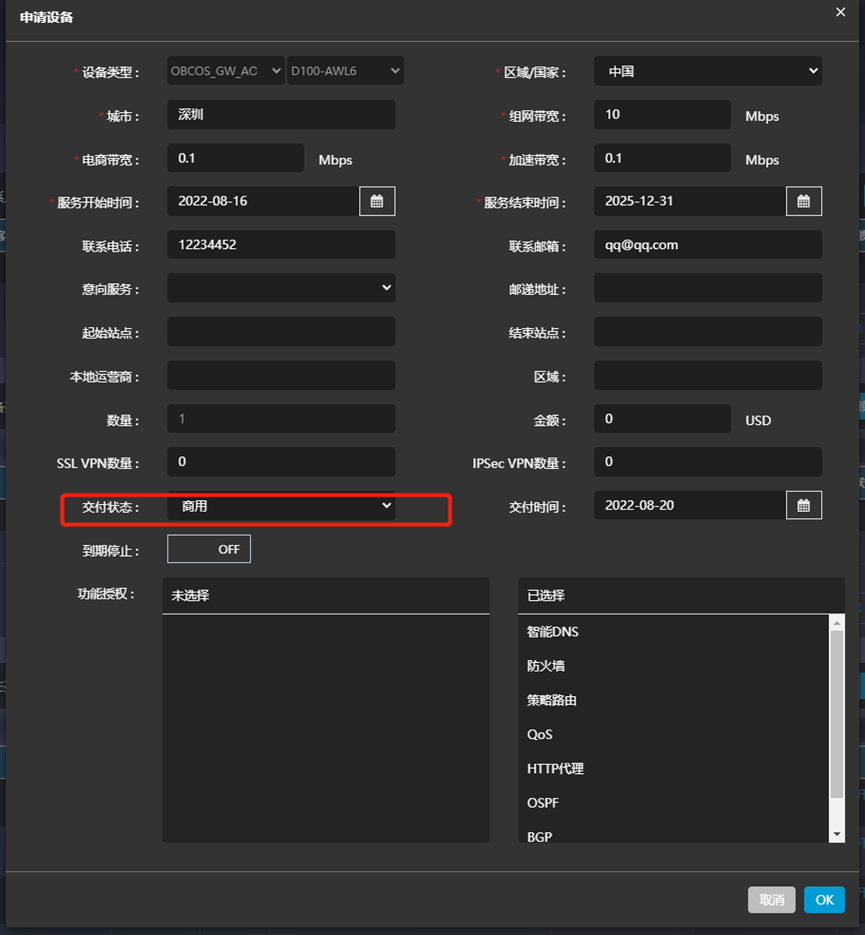

CPE设备修改为商用状态

检测

业务连通性

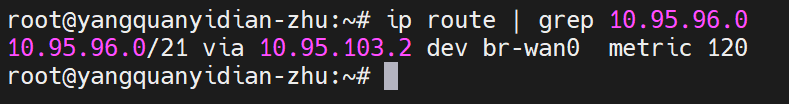

• 配置静态路由是否下发成功

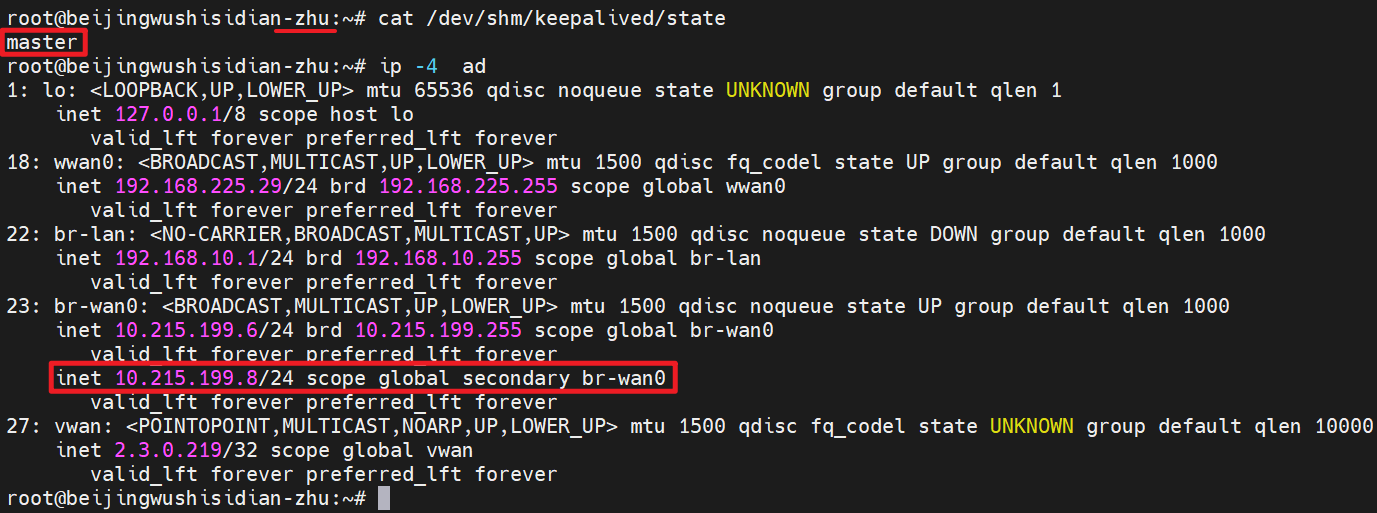

• HA状态是否正常

• 测试 oa.haidilao.com 是否能访问，访问前还需要现场工程师进行切换路由才能访问业务

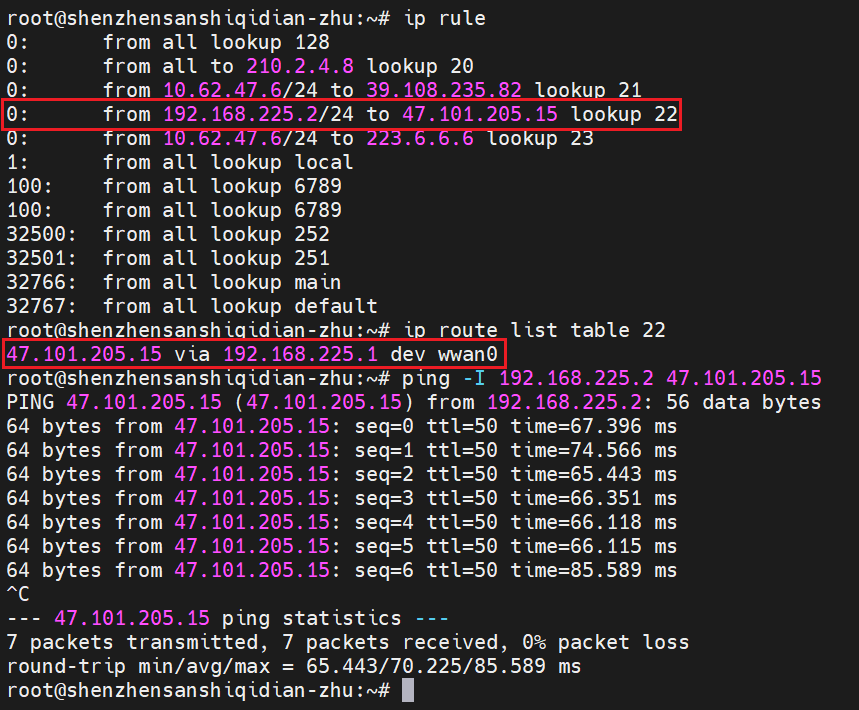

4G连通性

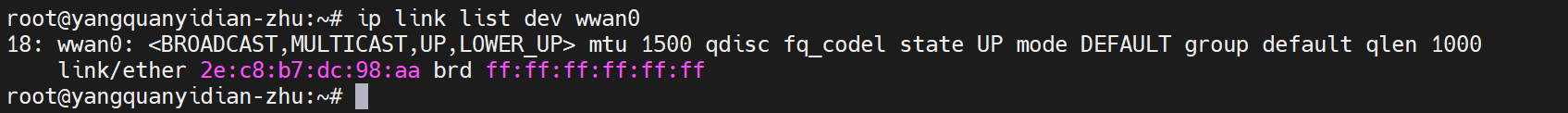

• 查看4G网卡状态




• 查看 DNS Server 是否可以访问


• 若延迟大则修改TCP MSS值为 1200
